[STL 공유] Apple Magic Mouse 2 충전 거치대

elsa in mac 2021. 6. 5. 16:37

이번 포스트에서는 애플 Magic Mouse 2 충전 거치대 3D 모델을 공유 해 봅니다.

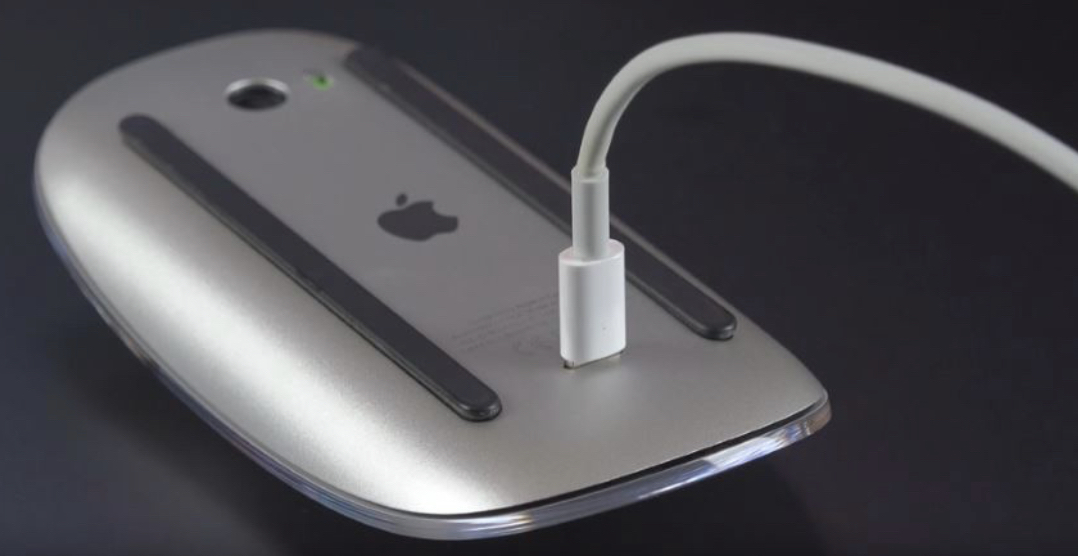

애플의 디자인 철학을 존중하기는 하지만, Magic Mouse의 충전 단자는 바닥에 있기 때문에, 충전을 하려면 부득이 하게 엎어놓고 충전 케이블을 연결해야 합니다.  모양이 좀 빠지죠... 불편하기도 하고.. ><

이미 3D모델링 공유 사이트에 충전 거치대 모델들이 많이 올라와 있기는 한데.. 썩 마음에 드는 디자인이 없어 직접 만들어 봤습니다.  SiLK-PLA로 출력할 것을 염두해 두고, 매끄러운 곡면 보다는 각진 면들을 살리는 쪽으로 디자인했습니다.

Fusion 360 - Rendering 이미지

실제 매직 마우스 2 와 정확히 실제와 일치하는 3D 모델을 찾기가 쉽지 않더군요.. 직접 디자인을 했는데 아주 정밀하게 Fit이 일치하지는 않습니다(내공이 딸려서...). 하지만, 실제 거치하는데 특별히 문제는 없습니다.

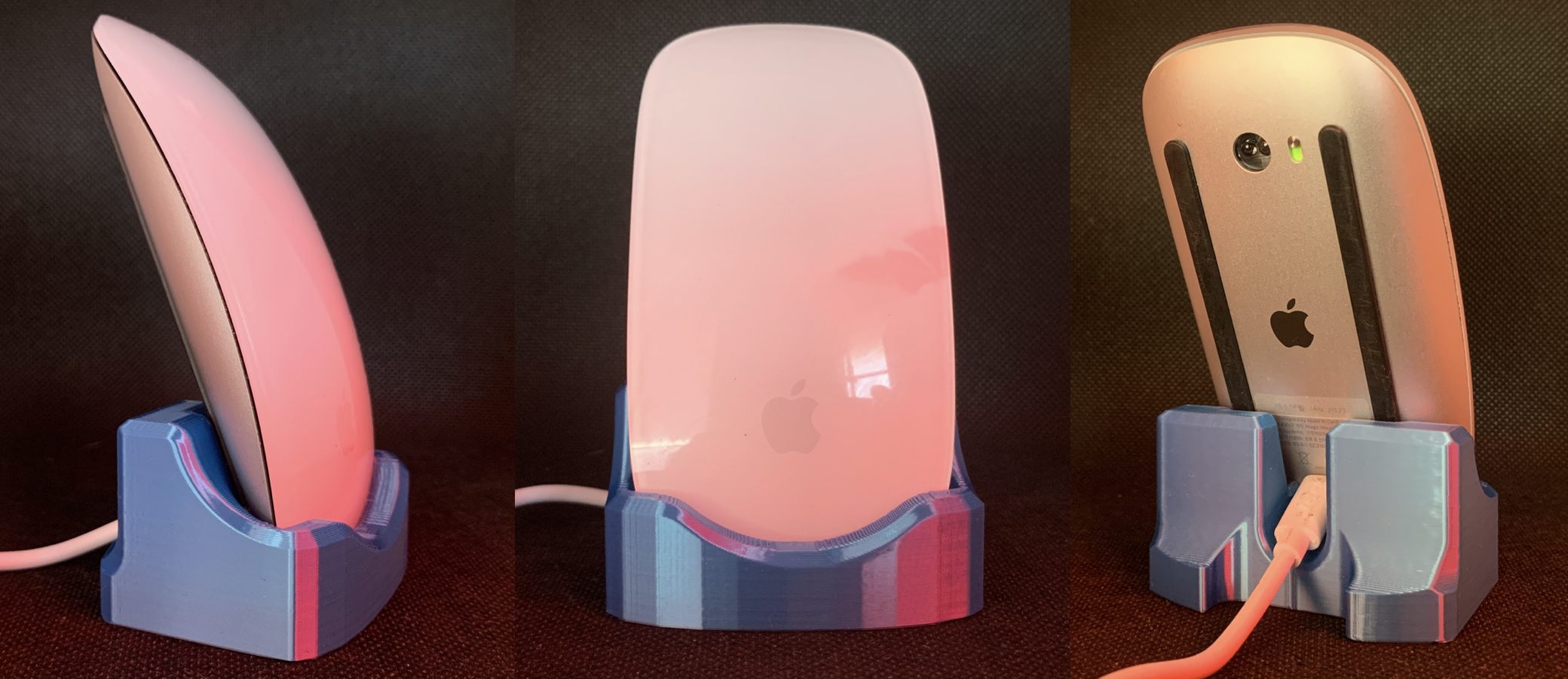

후면 윗쪽을 개방해서 충전 시 충전 케이블을 연결 한 후 거치할 수 있도록 디자인 했습니다. 이게 편하고 빠르죠.

충전을 하지 않을 때도 단순 거치대로 사용할 수 있습니다. 세워놓는 방식이라 공간도 크게 차지하지 않습니다. 거치 시 넘어지지 않도록 기울기를 고려 했고, 출력 시 필라멘트 소비 및 출력 시간 최소화 등도 고려를 했습니다.

magic mouse 2 stand (ElsainMac).stl
0.45MB

출력하는데, 특별히 고려해야할 점 없이 무난히 출력하실 수 있습니다.

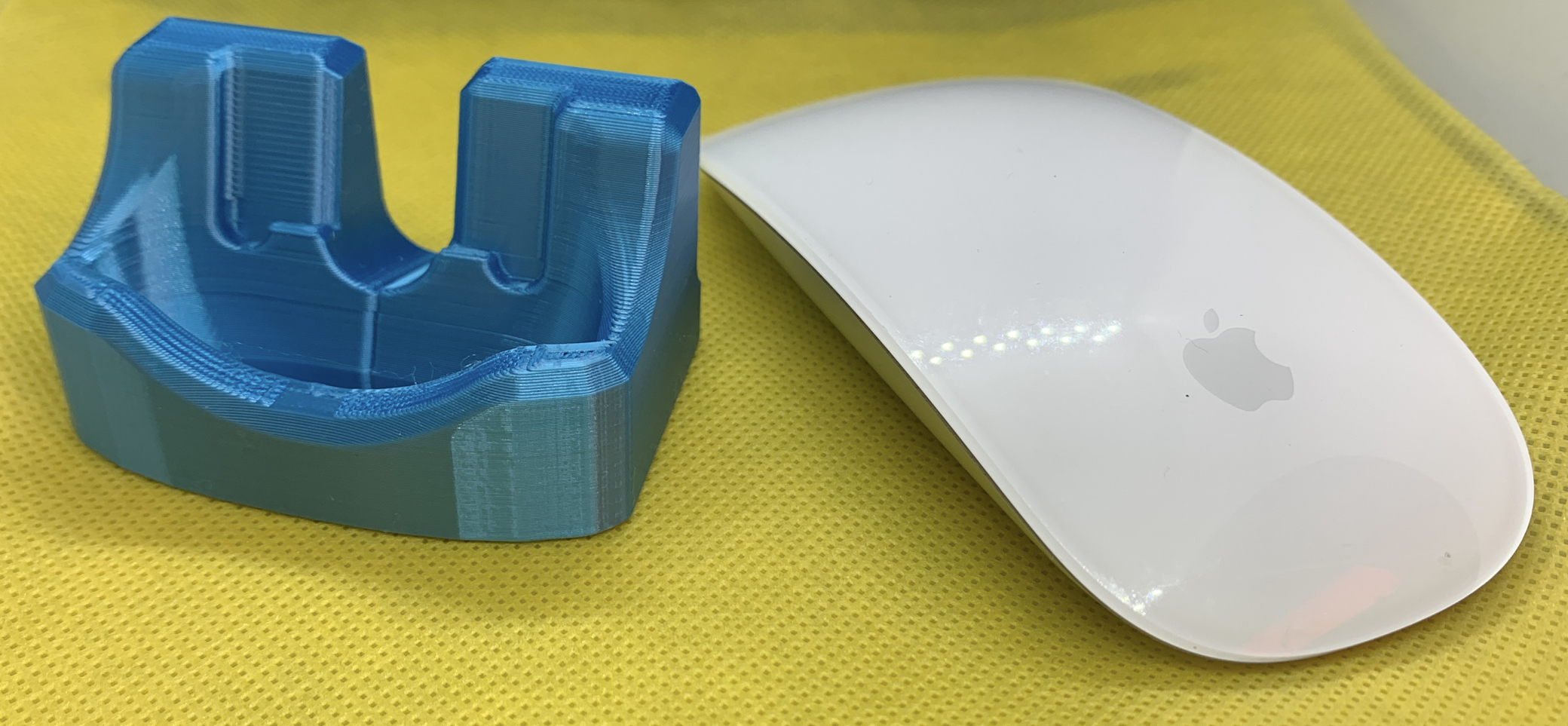

아래는 실제 출력물을 촬영한 것입니다. 출력물의 색상은 실제와 좀 다릅니다. (실제론 좀 더 짙은 파란색이며 훨씬 이쁩니다. ^^)

Slicer : PrusaSlicer 2.3.1
3D Printer : Snowflake (CoreXY, Bowden) 자작 3D프린터
Hotend : mellow BMG Extruder Clone
Nozzle :DYZE Design - Tungsten Carbide Nozzle 0.4mm
Controller : Duet 2 (Wi-Fi)
Filament : ESUN eSilk-PLA (Cyan)
Supprt : NO
Layer Height : 0.2 mm
Infill : rectifier - 25 %
Layer Cooling : 100% (5015 Blower, Single)
Bed Temp. : 45도
Hotend Temp. : 200도
Speed : max 150 mm/s , min 30 mm/s
Printing Size : 64mm (W) x 50mm(L) x 35.5mm (H) , 원본 크기 대비 100%
Printing Time : 2시간 내외
Photos : iPhone XR(iOS 14.6) , 기본 카메라 앱

상업적인 목적으로 사용하실 수 없으며, 배포시에는 출처를 꼭 밝혀 주시기 부탁드립니다. ^^
