FYSETC - TMC-5161 V1.0 Stepper Motor Driver 출시

elsa in mac 2019. 7. 3. 02:40

FYSETC - TMD5161 V1.0

FYSETC에서 Trinamic사의 cDriver 계열 중 가장 최신 칩인 TMC5161을 출시/판매(20.48달러)에 들어갔습니다.

TMC5161은 TMC5160에 이은 최신 Chip으로, TMC5160과의 가장 큰 차이점은 Mosfet이 칩 내부에 포함되어 있다는 점 입니다.  그래서, TMC5160이 9mm x 9mm 인데 반해 TMC5161은 10mm x 10mm 로 좀 더 큽니다.

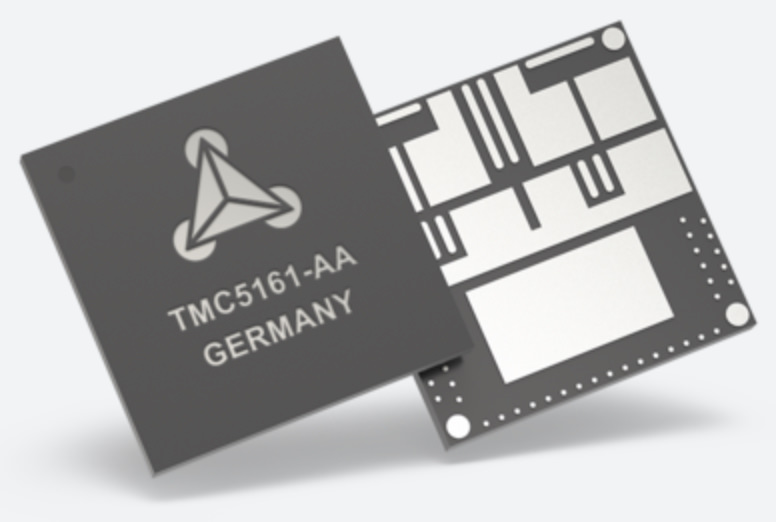

Trinamic - TMC5161

위의 사진에서 보는 바와 같이 TMC5161 Chip을 보드의 Top에 실장하고, Chip 위에 Heat Sink를 장착하도록 설계를 했는데요.. 왜 이런 실수를 계속 반복하는지는 알 수 없습니다.  ><

8V~40V를 지원하며, 제어 Interface는 SPI와 UART를 지원합니다. StealthChop2, SpreadCycle, Stallguard2, DcStep, CoolStep, MicroPlayer 등을 지원하며, SixPoint RAMP Generator 기반의 Motion Controller가 내장되어 있으며, 최대 3.5A RMS를 지원합니다.

3D Printer 보다 NEMA 17보다 큰 Stepper Motor를 사용하는 CNC 어플리케이션에 적합한 Driver라고 볼 수 있을 것 같은데요. 정식 판매 제품이라기 보다는 얼리 어답터를 위한 초기버전으로 파악되므로, 혹시 Ali 검색 중에 보시고 구매를 고려하시는 분이나 5161 출시를 기다렸던 분들이라면 차기 버전까지 기다려 보는 것이 좋을 듯 싶습니다.
