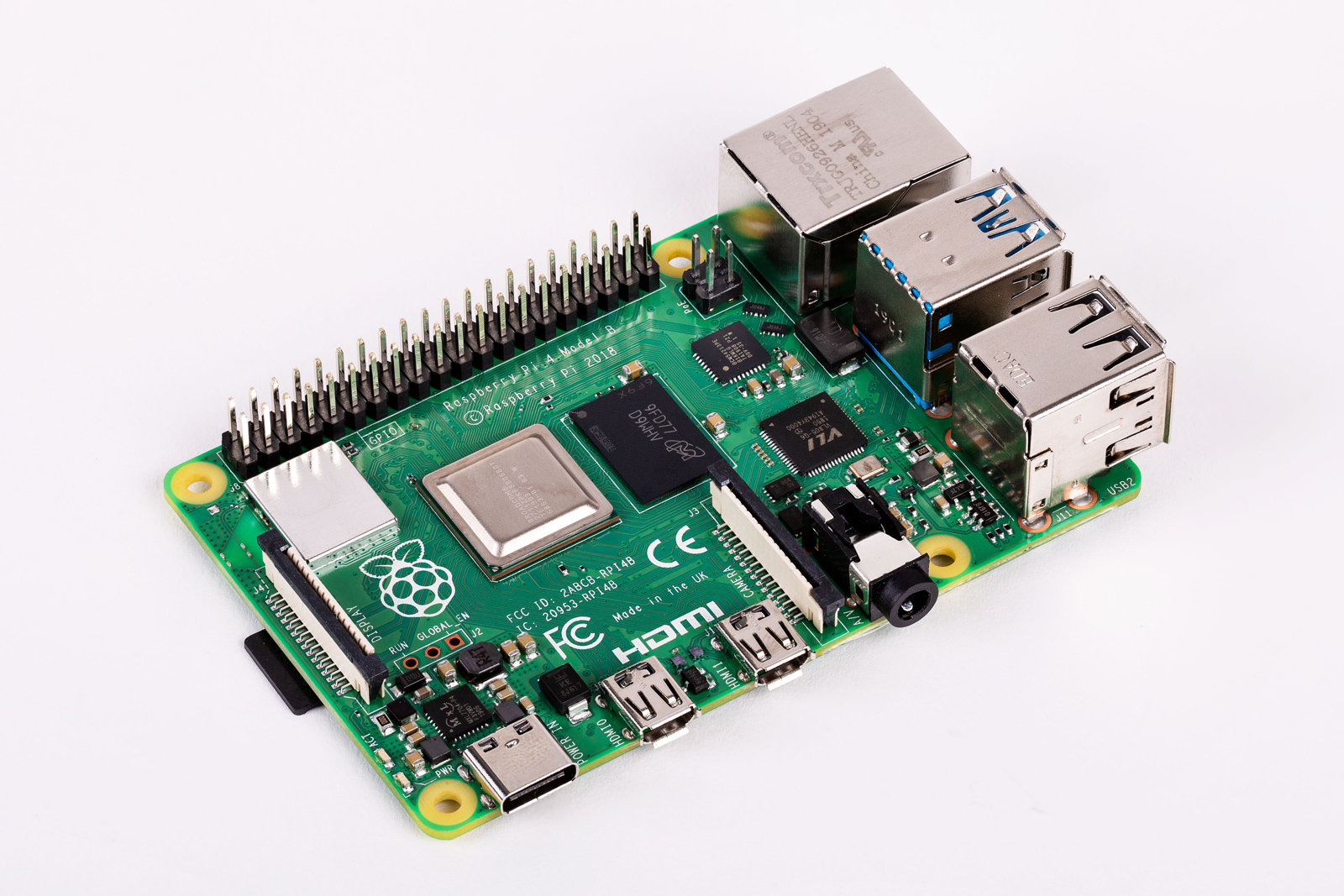

Raspberry Pi 4 - 일부 USB-C 케이블 사용시 정상동작하지 않는 결함 확인

elsa in mac 2019.07.10 02:52

이번에 새롭게 출시된 Raspberry 4의 USB-C 전원 포트가 일부 USB-C 케이블로 연결 시 동작을 하지 않을 수 있는 설계 미스가 있는 것 같습니다. 문제의 근본 원인은 Pi 4의 USB Type-C 커넥터 공유 CC pulldown 저항 설계가 잘못 되어 있다는 것.

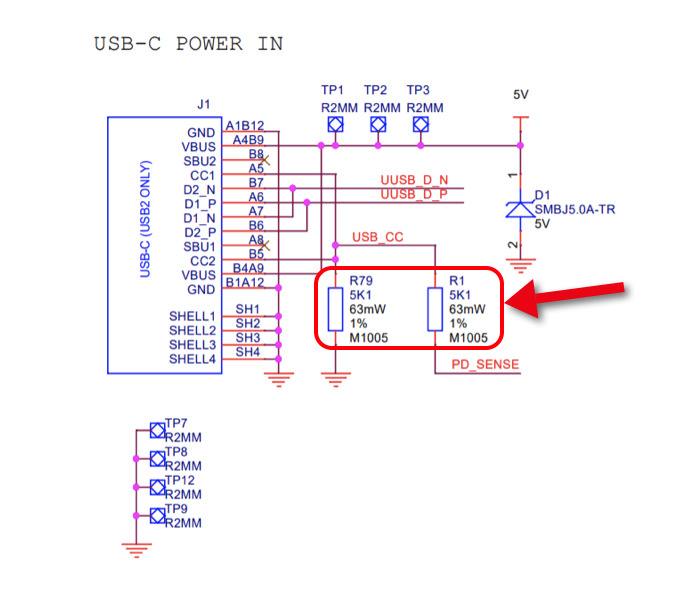

Pi 4 Model B의 USB-C 포트 관련 회로

CC1과 CC2가 각각 독립적인 5.1K 저항을 가져야 하지만, 위에 보는 바와 같이 두 저항이 연결되어 있는 것을 확인할 수 있습니다.

현재 출시된 버전에서는 기본적으로는 Raspberry Pi 공식 USB-C Power Supply를 사용하거나 e-marked USB-C 가 아닌 케이블을 사용하면 문제가 되지 않지만, e-marked USB-C Cable을 이용하여 PC나 MacBook등과 연결하여 전원을 사용할 경우, Pi 4를 Audio Adaptor Accessory가 연결된 것으로 잘못 인식하게 되어 전원이 인가되지 않는 문제가 발생하게 됩니다.  이 문제는 Raspberry Pi 제단에서 확인을 했으며, 후속 revision 버전에서 수정이 될 것이라고 합니다.

해당 문제에 대한 보다 자세한 기술적 정보를 원하시는 분은 Tyler Ward 님의 블로그를 참고 하시기 바랍니다. ^^
